○ DACを作ってみる。
DACその他で有名なfujiwaraさんよりＤＡＣの基板を譲ってもらい
SONYのCD-Player ＣＤＰ−３３３ＥＳＤのケースに組んでみました。
NOSDAC-2という名称がついています。
PCM1700(18Bit)を２パラ差動で使ったDACで、増設のドータボードを使い４パラ差動としています。
SWで名前の通りNOS(ノンオーバサンプリング）と８倍オーバサンプリングを切り替えることができます。
シンクロで波形をみると明らかに違うのですが、耳での判別はそれほどの違いを認めることができません。

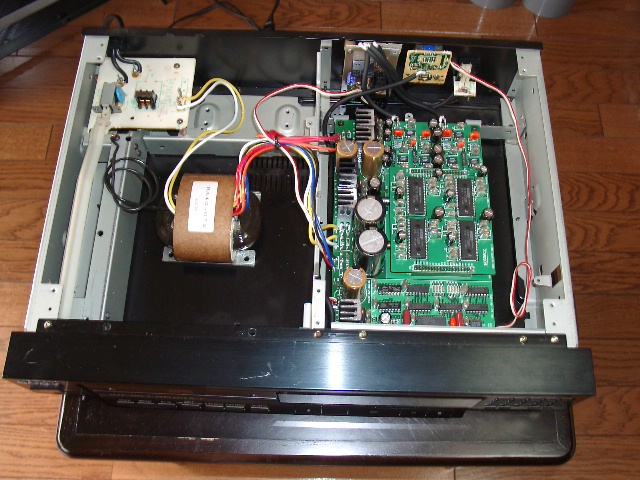

電源ＳＷの基板部分以外はすべて中身を抜き取ってしまい、ＤＡＣ基板とトランスを配置しました。
電源ＯＮの表示ＬＥＤはＣＤ演奏時の右▲マークのＬＥＤで代用。（ＣＤ演奏中のイメージ？）
部品選定はパスコン以外は奮発？しました。
オーディオ用の電解は高い。そして抵抗１本が８００円などと無線機では考えられない。

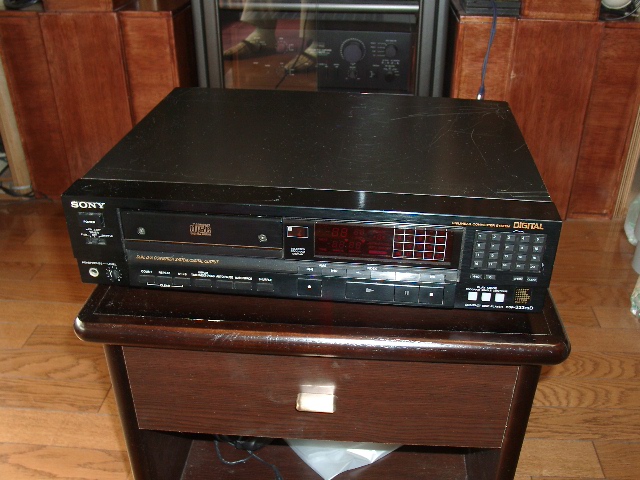

外見は全く持って３３３ＥＳＤですね。
ちなみにトランスポータは同じくＳＯＮＹの５５５ＥＳＤです。横のサイズが同じなので上下に並べて配置して
おります。
以下は私の会社の同僚の松島氏が設計制作したＤＡＣです。
実はＤＡＣ以外を同じ状態で私の制作したＤＡＣと聞き比べをしました。
結果は松島氏作のＤＡＣの音の方が私は好きです。
現実の違いはいろいろなソースをいろいろな音量で聞き比べをして、微妙な差異を論評しあうのですが、
その違いを云々するのがこの趣味の人たちなのですよ。

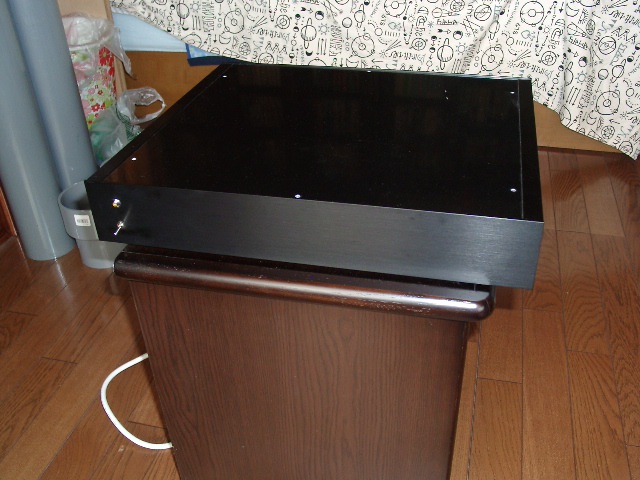

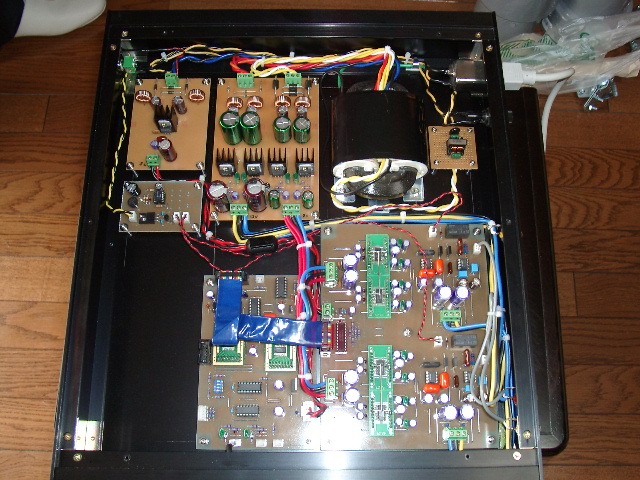

以下松島氏作ＤＡＣの勇姿
外見もスマートです。
音も私好みでした。
